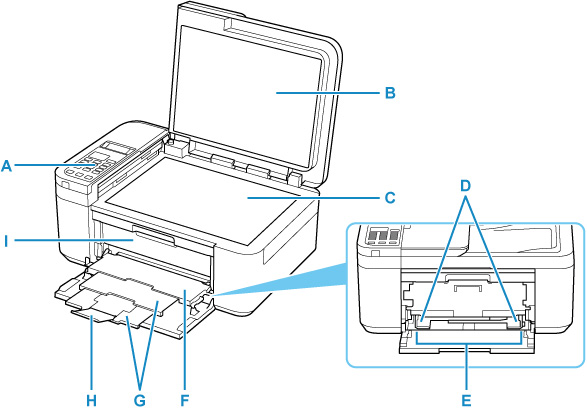

ภาพด้านหน้า

A: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

• แผงการทำงาน

B: ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง

C: แท่นวาง

ป้อนต้นฉบับในที่นี่

D: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

E: เทรย์ด้านหน้า

สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

• การป้อนกระดาษธรรมดา
• การป้อนกระดาษภาพถ่าย
• การป้อนซองจดหมาย

F: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา เปิดไว้ก่อนพิมพ์

G: สิ่งค้ำออกกระดาษ

ขยายเพื่อรองรับกระดาษที่ออกมา

H: ส่วนขยายของเทรย์ออกกระดาษ

เปิดเพื่อรองรับกระดาษที่ออกมา

I: ฝาครอบออกกระดาษ

เปิดเพื่อเปลี่ยนคาร์ทริด FINE หรือดึงกระดาษที่ติดค้างภายในเครื่องพิมพ์ออก

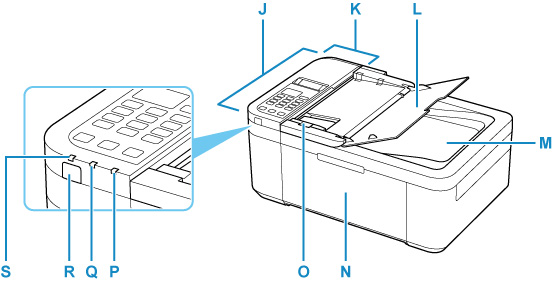

J: ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ

• การป้อนเอกสารลงใน ADF (ตัวป้อนเอกสารอัตโนมัติ)

K: ฝาครอบตัวป้อนเอกสาร

เปิดเมื่อต้องการดึงเอกสารที่ติดออก

L: เทรย์เอกสาร

เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน

M: ช่องออกเอกสาร

เอกสารสแกนจาก ADF จะออกมาทางนี้

N: ฝาครอบด้านหน้า

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหน้า

O: แถบกำหนดแนวเอกสาร

ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF

P: สัญญาณไฟ เตือน(Alarm)

สัญญาณไฟจะติดสว่างหรือกะพริบเมื่อเกิดข้อผิดพลาด

Q: สัญญัณไฟ ความจำแฟกซ์(FAX Memory)

ติดสว่างเมื่อมีเอกสารที่ได้รับหรือยังไม่ได้ส่งเก็บไว้ในหน่วยความจำของเครื่องพิมพ์

R: ปุ่ม พลังงาน(ON)

สำหรับเปิดหรือปิดเครื่อง ก่อนที่จะเปิดเครื่อง ให้ตรวจสอบว่าฝาครอบเอกสารปิดอยู่

• การเปิดและปิดเครื่องพิมพ์

S: สัญญาณไฟ พลังงาน(ON)

ไฟจะกะพริบและติดสว่างเมื่อทำการเปิดเครื่อง
